主要功能

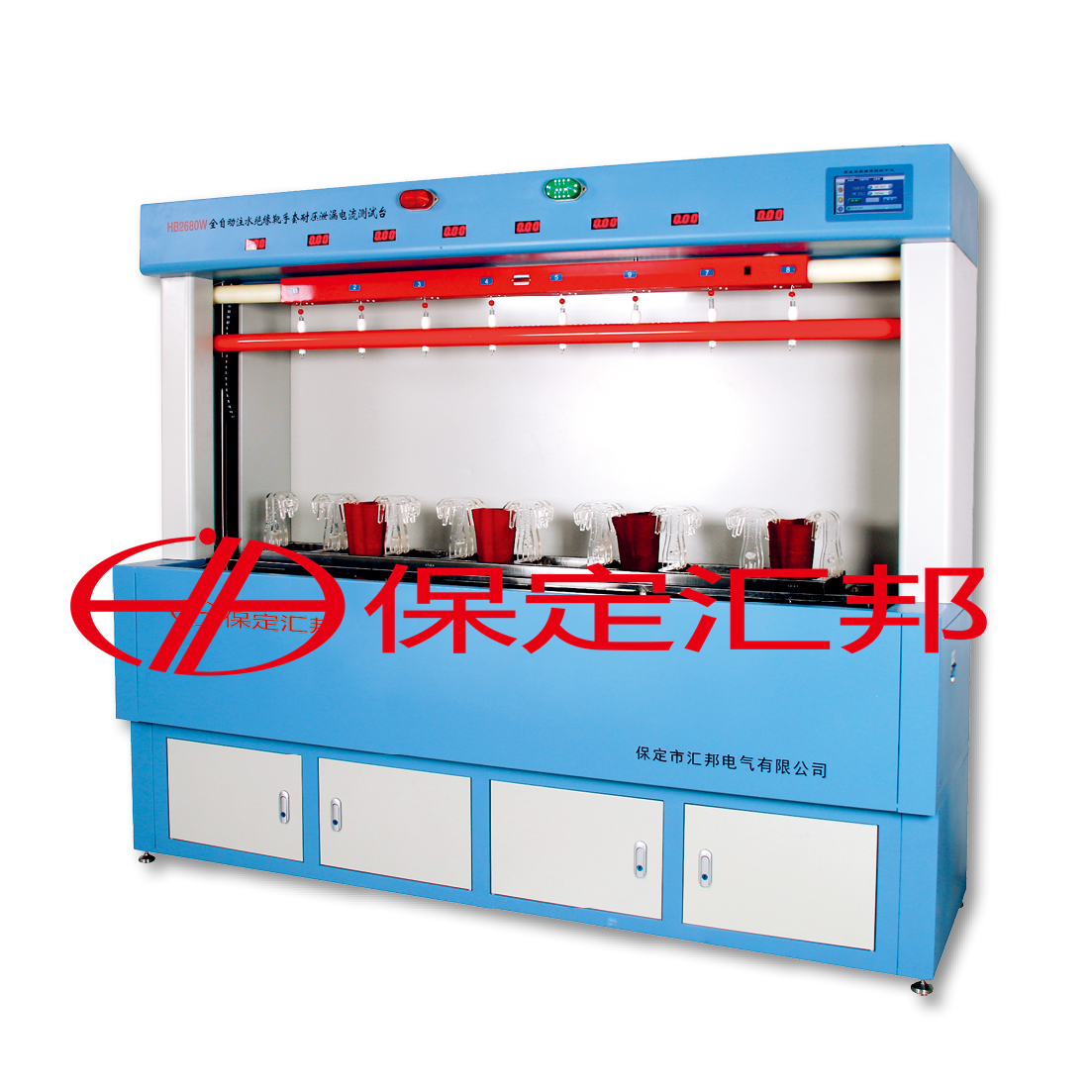

● 自動注水試驗平臺可以進行絕緣靴、絕緣手套、絕緣帽的耐壓試驗。
● 試驗平臺可以同時進行8只絕緣靴、絕緣手套或6只絕緣帽的耐壓試驗。

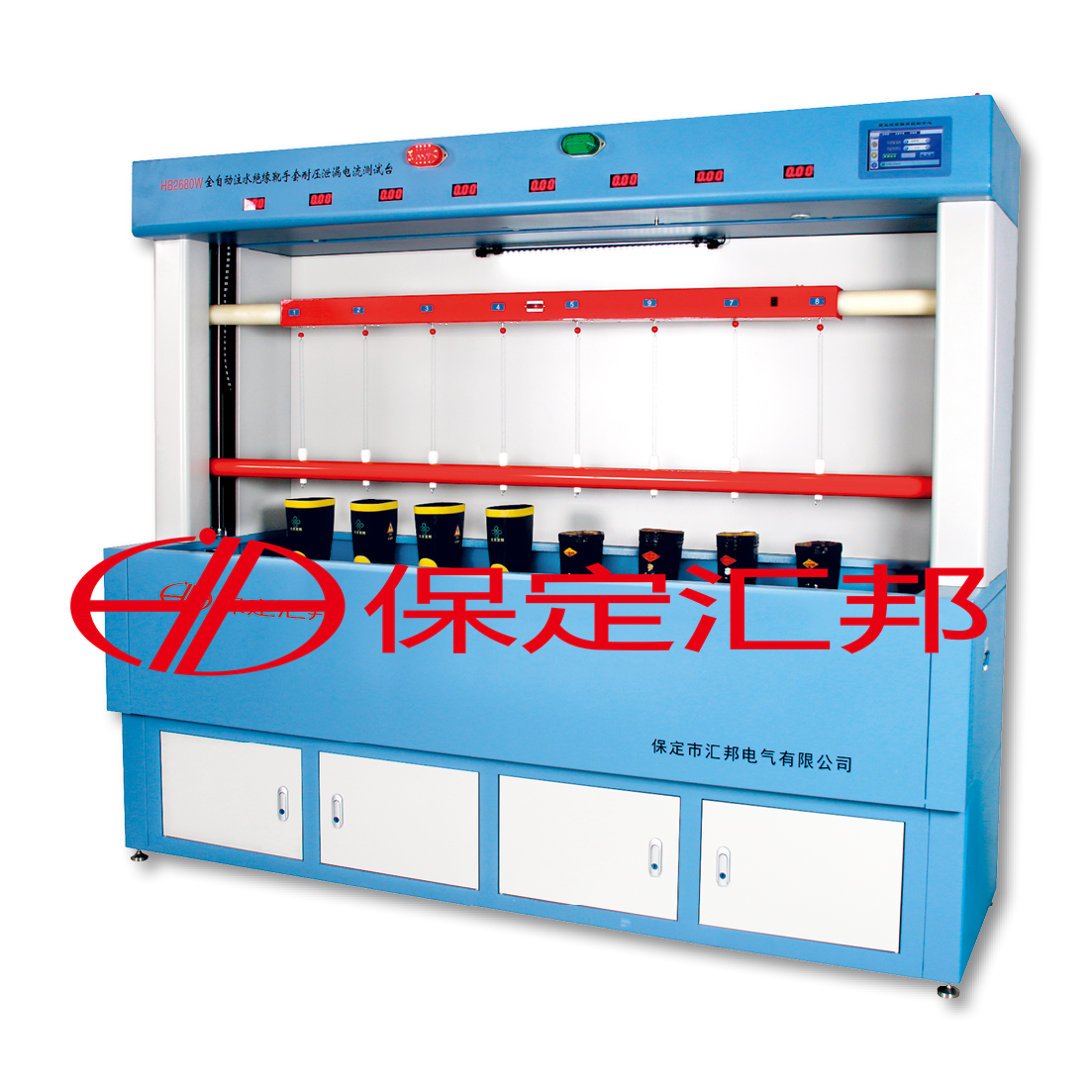

● 絕緣靴可以進行濕試也可以進行干試。濕試時絕緣靴進入水中，內電極注水；干試時外電極設浸水海綿，內電極采用鋼珠手動填充。

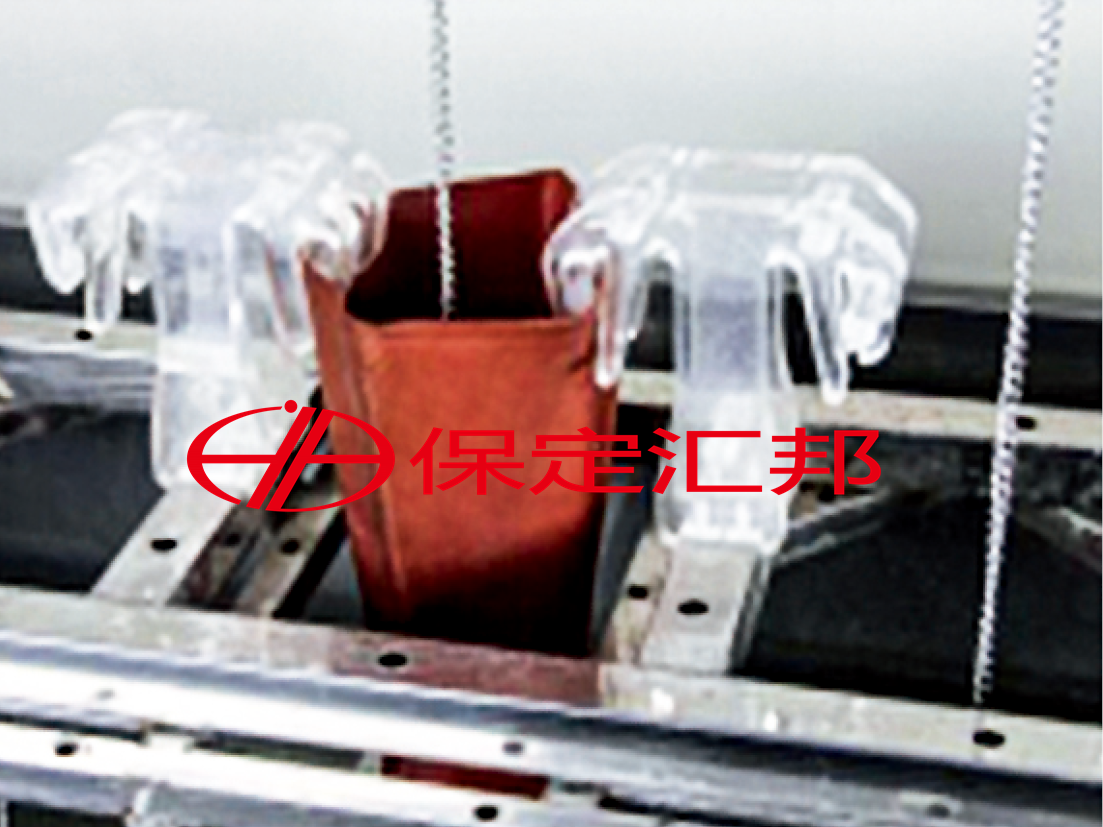

● 絕緣手套固定釆用高分子絕緣材質“匯邦天鵝嘴”專利技術（專利號：ZL 2017 2 1255503.9）。 將手套兩側銜于天鵝嘴內鎖緊精確定位，以便自動注水。夾緊機構無導電部件，達到絕緣要求。測試完畢輕拔天鵝嘴方便取下絕緣手套。
● 注水管特殊設計具有柱狀水流，注水管進入手套內部注水，避免水噴濺到手套內壁，降低手套表面爬電距離。注水完成，隱入平臺頂部保證絕緣距離。
● 具有絕緣帽測試放置槽，測試時固定試品即可進行試驗。
● 高壓測控單元每路試品均具備快速高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
● 測試臺高壓測控單元采用8路AD轉換器測量泄漏電流，通過紅外通訊技術，傳送到主試驗臺控制系統進行數據顯示、處理和保存。
● 高壓測控單元采用鋰電池供電，在試品注水時，高壓測控單元升到頂端自動接地并與充電電極接通，自動充電。
● 在測試過程中試驗臺采用LED數碼管顯示8路試品泄漏電流等參數
● 試驗平臺采用7吋彩色液晶觸摸屏操作，通過試品及參數選擇，實現全自動運行。
● 試驗平臺具有水槽水位檢測、試品位置檢測、試品托盤位置檢測、試品高度檢測等多項檢測功能，保證注水的順利進行。
● 試驗平臺軟件可以設定不同試品參數，依據參數，試驗平臺按標準自動設定手套袖 口到水面的距離，同時保證內外水面一致。
● 絕緣帽測試可以測定絕緣帽內外水位，保證帽口爬電距離并保證水位內外一致。
● 試驗臺與控制臺具有互鎖裝置，保證試驗人員安全。
技術參數
額定電壓 | 50kV |
泄漏電流量程 | 25.0mA |
泄漏電流測量誤差 | ＜1 %市值±0.1%量程 |
泄漏電流分辨率 | 0.01 mA |
數顯計時 | 10~990 S |
外形尺寸 | 2200×720×1890（mm） |
重 量 | 260kg |
匯邦天鵝嘴專利 （專利號：ZL 2017 2 1255503.9）。
