概述

安全工器具定期進行預防性試驗，是電力職工日常操作的安全保障。安全防護用具使用量大，應用面廣，存放分散。雖然各省市建立安全工器具及帶電作業工器具檢測中心后，能夠在一定程度滿足帶電作業工器具的送檢要求。但通過各單位送檢的方式效率低，周期長為基層帶電作業工器具的使用和管理帶來不便。

目前的方式配備專用特種試驗車進行現場試驗，本方式雖然使用方便，隨時可以出發，但存在長期壓車，運行效率低，還要配備專業司機。同時新增機動車輛還存在審批嚴格難于采購的問題。因此采用標準集裝箱移動試驗室可以解決以上問題，同時省去特種機動車上牌、年檢等各種問題。

107.P34 HBEMD-1.png

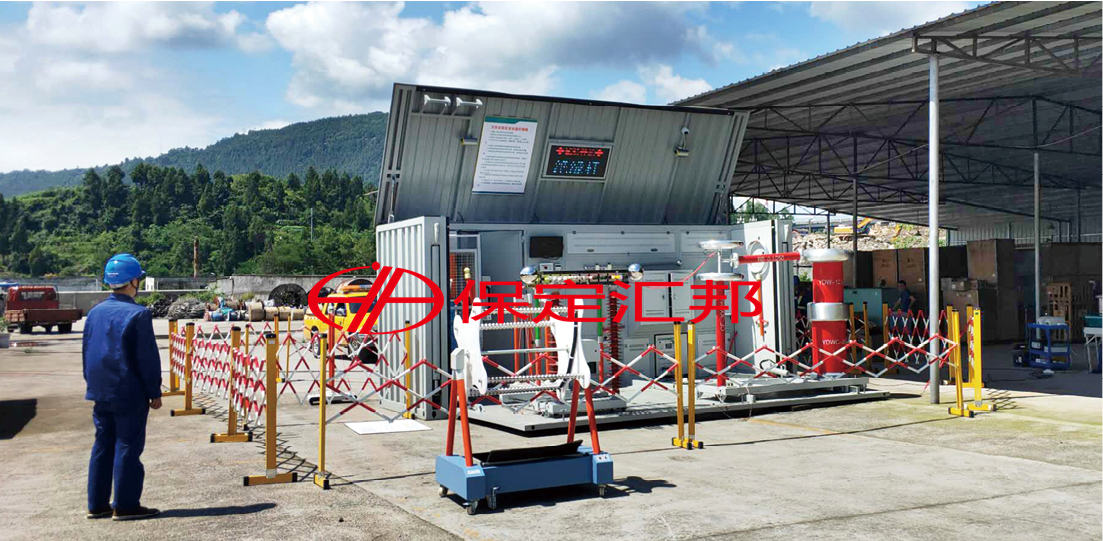

巡回檢測一般情況是采用定點方式集中測試，一段時間測試完成后轉移到下一個測試點測試。采用《HBEMD 安全工器具集裝箱試驗平臺》很好的適應了這種工作模式。

HBEMD 安全工器具集裝箱試驗平臺的應用可以省掉試驗室土建工程，只要具有一塊空地即可存放和試驗，的節省了基建費用。采用本方式進行檢測不僅可以大大提高工作效率，降低基層工作人員負擔，同時通過巡回檢測，還可以對帶電作業工器具使用人員進行現場培訓。

108.P34 HBEMD-2.png

設計簡介

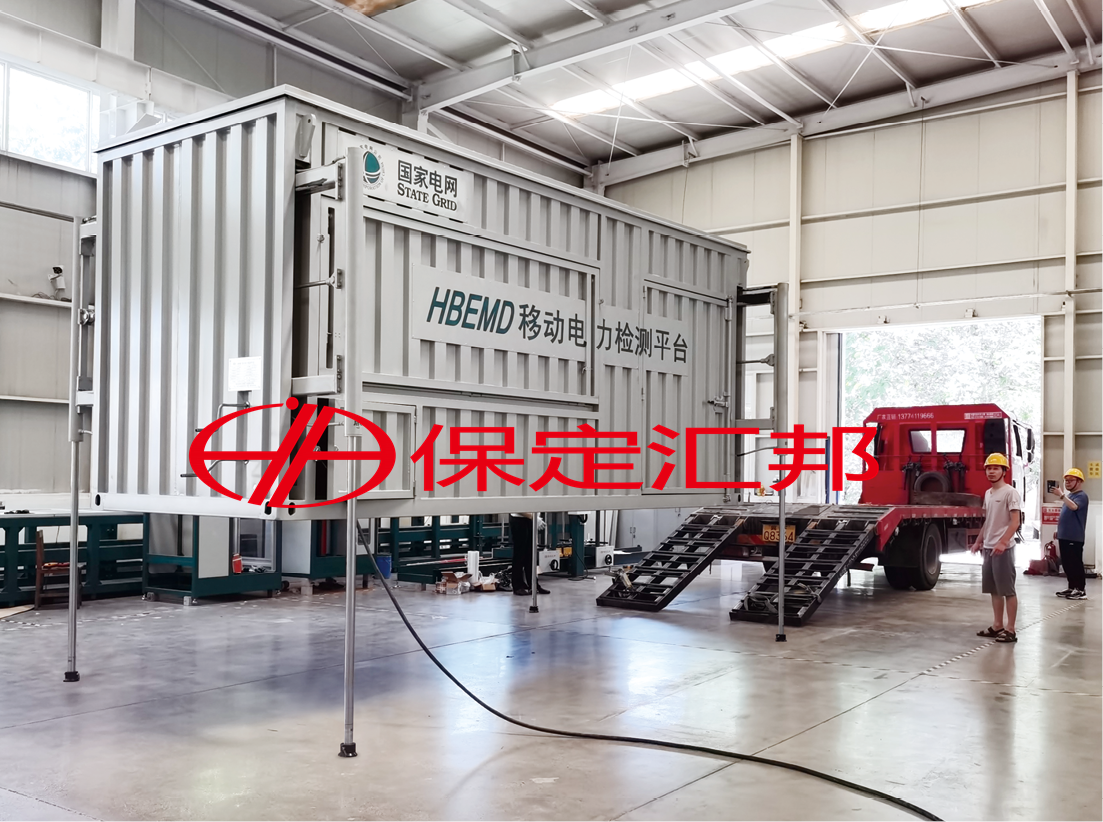

1．HBEMD 安全工器具集裝箱試驗平臺,采用20英尺集裝箱做為試驗設備的載體，將安全工器具電氣試驗設備和力學試驗設備安裝在特制的集裝箱上，形成完整的安全工器具試驗系統。

2．試驗平臺具有輔助裝卸液壓系統，通過液壓裝置可以將集裝箱自身升起，平板機動車駛?cè)爰b箱底部，將集裝箱下降，即可實現裝車。

3．試驗平臺配置腳輪，通過垂直液壓缸著力，可以人工推動，做短距離移動，便于設備就位及裝車。

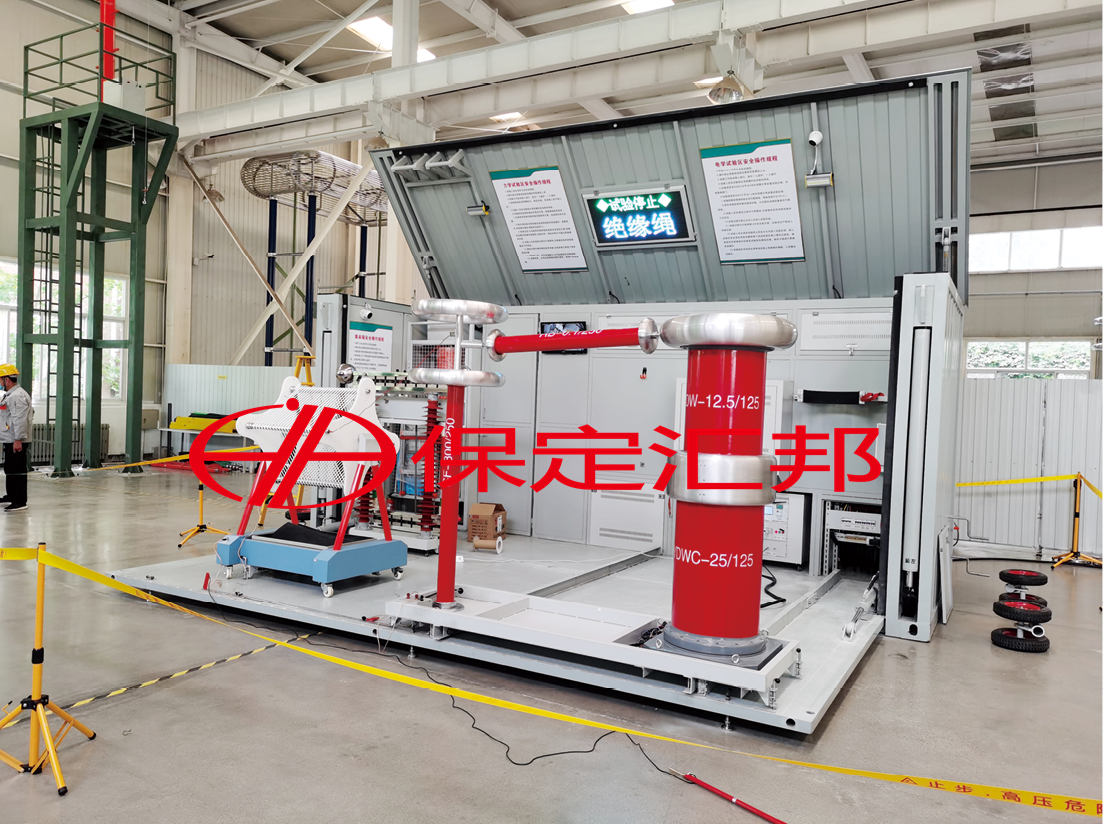

4．試驗平臺通過中間的隔斷把集裝箱分為三個空間。箱體右側箱壁向下展開，形成一個較大的空間，成為高壓試驗平臺。主要進行110kV及以下絕緣桿、驗電器及絕緣繩的測試。

109.P35 HBEMD-3.png

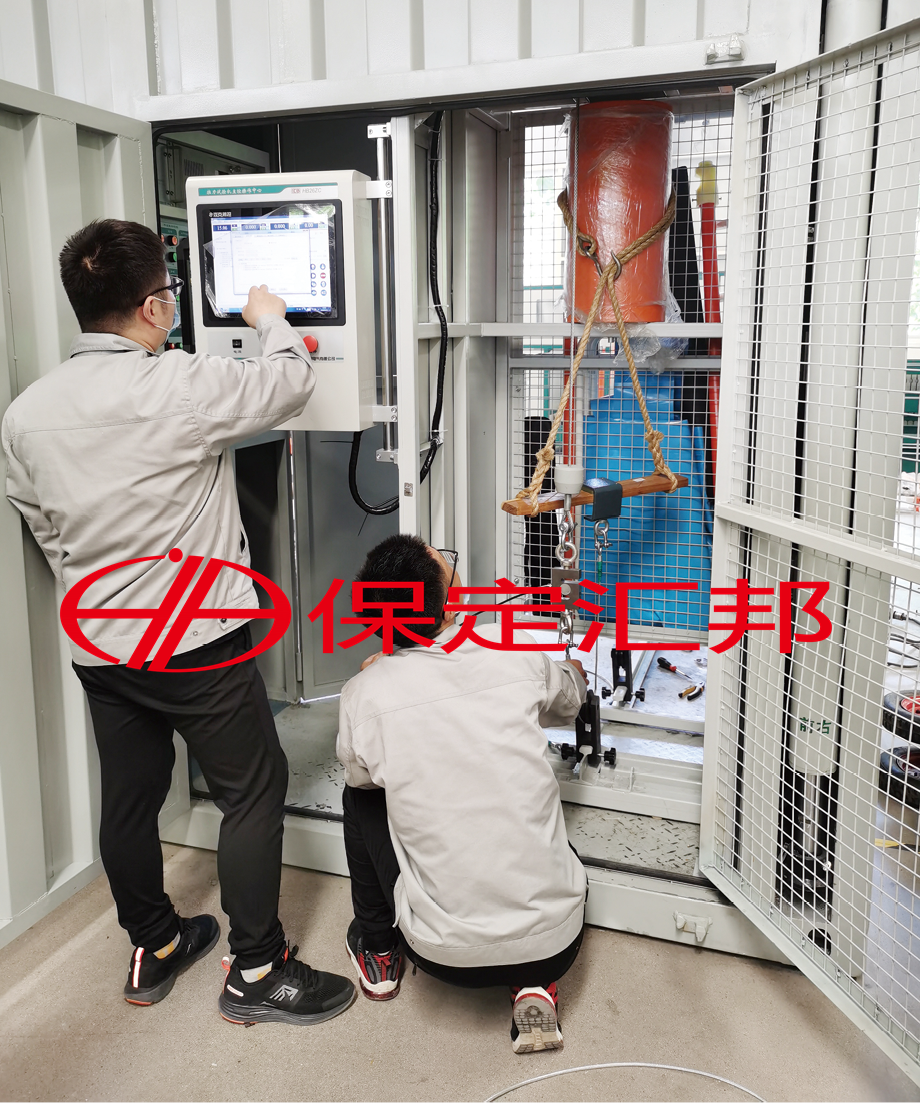

5．集裝箱左側大門展開后，內部安裝力學綜合試驗裝置，形成力學試驗工作區。

6．左側窗戶向下打開后，形成一個工作平臺，作為次高壓工作平臺。設有50kV試驗裝置，主要進行絕緣靴、絕緣服、絕緣墊和遮蔽罩等試品的檢測。

7．以上三個工位可以同時進行試驗，與試驗車的一個工位相比可以大大提高工作效率，降低運行費用。

8．試驗平臺配備了完善的安全保護系統，具有大型LED顯示屏顯示測試項目及工作狀態，無線安全保護系統及圍欄，構成全方位的安全保護系統。

9．三個試驗空間均配備了照明裝置，方便夜間進行測試工作。

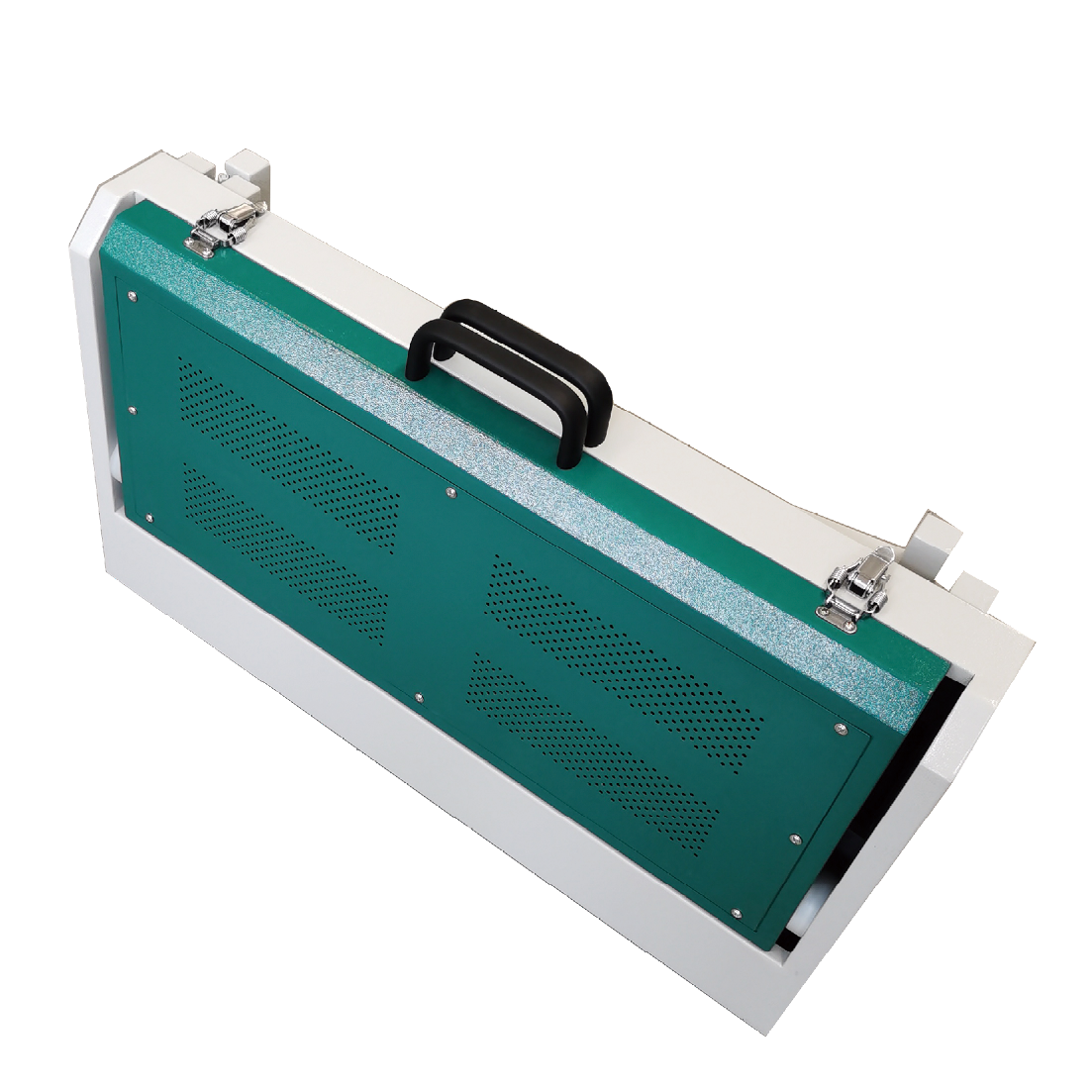

高壓及次高壓試驗系統分別配備了無線試驗臺，可以遠離高壓試驗區進行試驗操作。試驗臺具有完善的操作提示和標準查詢功能，測試系統可以自動判斷試品是否合格。

HBEMD 安全工器具集裝箱試驗平臺還可以配置試驗云平臺管理系統，將三個工位測試系統及HB5876成組電阻測試儀直接與云平臺連接，通過掃碼識別試品，調取檔案數據，測試過程將測試數據上傳至云平臺，實現遠程數據審核、審定及出具檢測報告。

110.P35 HBEMD-4.png
